[Résolu] Alimentation IMac G4, Photos avec des vrais morceaux dedans !

[pantelant]

Sujet déjà exposé, mais avec un titre trop ancien, mes excuses.

Bonjour les filles/garçons,

J'ai bidouillé un peu un Imac G4 700, (
http://forum.macbidouille.com/index.php?sh...p;#entry1954522
pour ceux que ça intéresse), et il m'a rendu de bons et loyaux services jusqu'à maintenant, (pour le refroidissement j'ai pu adapter assez facilement un Zalman), mais voilà :

PANNE D'ALIMENTATION.
Je crois qu'il s'agit de la 1ère carte (il y en a 2, en demie-lune), celle qui est alimentée en 220V, car elle emet un petit clic clic des plus déprimants, tenant compte du fait que l'Imac ne démarre plus !

Amis Mac bidouilleurs, j'aurai des questions :
-Sauriez-vous où trouver cette pièce sans que cela coute le prix d'un mac-mini ?
-Ou bien : la panne est-elle connue et réparable ?
-Sinon, quel est le courant fourni par cette partie, tension, puissance, y a-t'il un danger avec des composants non-Apple? Elle n'est reliée à la 2ème carte que par 2 fils (une seule tension ?), on devrait pouvoir la remplacer, en plus je n'ai pas de problème au niveau de l'encombrement.

-Autres sugestions ?

Merci d'avance.

PS : Ce forum est vraiment bien, j'ai rigolé comme un genou avec les perles http://forum.macbidouille.com/index.php?sh...=128880&hl= !



Je te remercie de ton offre, lezeu, ça me fait un peu cher, j'ai espoir de dépanner juste le primaire, si ça traine trop, on le fera !.

Ce message a été modifié par pantelant - 30 Nov 2006, 19:17.

[pantelant]

Alors, personne veut démonter son IMac pour tester le courant qu'il envoie à la carte 2 ?

Je plaisante... Mais le renseignement serait hautement apprécié.

[pantelant]

Oh et pi ici c'est MacBidouille, non?

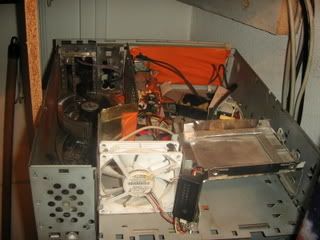

Voilà L'Imac G4 (il manque qqs trucs, le disk, le lecteur) mais bon, ça fait 2 ans qu'il fonctionne.

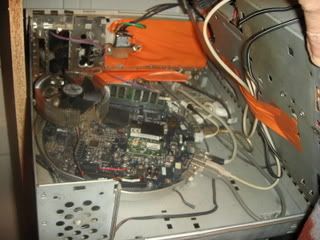

1er étage :

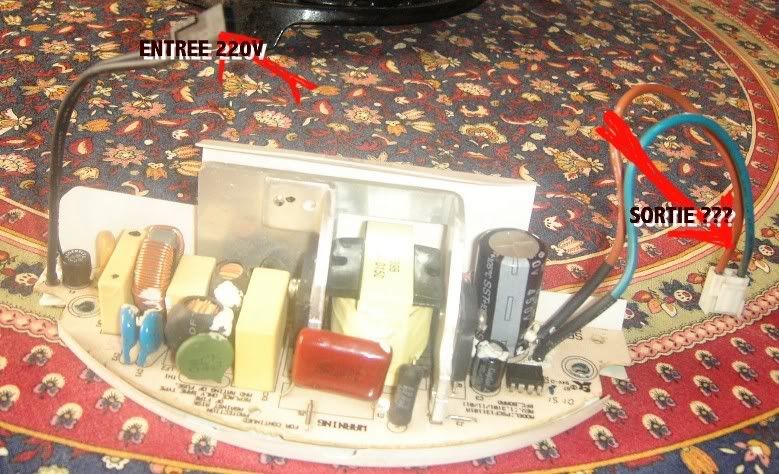

Rez-de-chaussée :

"y a qq'un qui se moque, j'entends qq'un qui se moque, se moque de moi, se moque de qui ?" (Daniel Lavoie-Férré)

Ce message a été modifié par pantelant - 31 Oct 2006, 22:43.

[divxray]

Bonsoir,
Je ne sais pas exactement ce que tu a fait avec ton IMac, apparement bien planté, sans doute une tentative d'upgrade hardware qui ne se passe pas comme tu l'espérais, peut-être peux tu revenir en arrière et le remmettre dans état d'origine en enlevant les kits que tu mis ?

[pantelant]

Posts croisés,

Regarde les photos et tu verras que le retour en arrière...
Une copine me l'a donné, son mari avait customisé avec une hache : écran mort, bras cassé, boitier qui ne fermait plus.
J'ai juste récupéré ce qui marchait, acheté 5 euros un boitier desktop, adapté un ventilo Zalman (aussi un paps à l'arrière, pour la canicule !) et il est reparti bravement, sauf que là, il y a eu une panne de courant, l'onduleur s'est vidé, et il ne se remet plus en route. je suis sur que c'est la 1ère partie de l'alim, qui est en panne, elle fait du bruit dès qu'elle est sous tension.

Voilà

[pantelant]

Un petit"up"

En même temps c'est ça que je cherche :


Ou la tension de sortie ==> carte N° 2

Merci de votre patience, bisous les filles,

Phil

Pas mal, la nappe ? Non ?

[Art]

pas mal, la nappe, ouais

c'est con, Kiryu a des tonnes d'iMac G3, mais aucun iMac G4 sur lequel faire la mesure...

[pantelant]

Merci, c'est dingue qu'on puisse pas avoir ce renseignement, ça fait 1 semaine que je cherche partout...

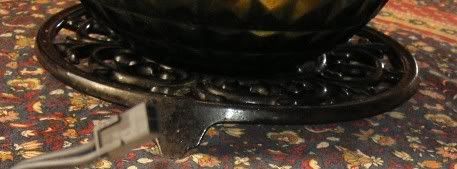

Y a le dessous de plat en fonte aussi...

[Art]

il est surement dans le manuel de service d'apple (apple service source) mais ces manuels ne sont pas disponibles légalement pour le grand public (enfin si, ya les vieux jusqu'au Quadra sur le site d'Apple, mais c'est tout)

[pantelant]

Eh oui, la seule chose que j'ai pu trouver, ce sont des sites qui disent que les avocats d'Apple sont passés par là et qu'ils n'ont plus le droit de diffuser tous ces renseignements (top-secret-défense-protection-sécurité mondiale...moquette ?),
J'ai qd même un site pour les brochures de démontage, hé hé!

[pantelant]

Suite :

Je suis en colère contre moi, je viens de reprendre les pièces du Imac, et je m'aperçois que sur la feuille rigide blanche qui entoure la carte, on trouve les caractéristiques que je demande partout depuis une semaine ! Magnéto, Serge !


Je suis vraiment une palourde !

Si qq'un s'y connait un peu en électronique, si on peut mettre une autre alim équivalente ?

Merci encore,
Phil

[uzboxberg]

salut,

les manuels Apple sont téléchargeables (difficilement il est vrai...)* ici:
http://home.earthlink.net/~strahm_s/manuals.html

Et effectivement, il y a 12V partout.

Uz

*) marche à la maison mais pas au boulot, à 10-12 kb/s....

[pantelant]

Flûte, UZ, mon secret est éventé ! Remarque, j'avais perdu le lien, merci.

Est-ce que je peux mettre une alim 12V (continu ?) 10-15 A de n'importe quelle marque ?
J'aurai pas trop le droit à l'erreur, je pense.

[Art]

vire le lien, il est illégal... les modos vont pas apprécier, même si il se trouve assez facilement sur google...

pas problème pour mettre une autre alim, un 12V est un 12V! par contre surdimensionne la un peu niveau courant. Si ils disent 10A et des brouettes, mets une 15A. ça va ptetr pas etre facile facile à trouver, au pire, une alim ATX standard ferait l'affaire, en prenant que le 12V.

Ce message a été modifié par Art - 3 Nov 2006, 11:37.

[pantelant]

Ouah, Art, tu me soulages, je vois une solution, du fonds de mon puits !

D'un autre côté, j'ai plus l'écran flat screen, qui était cassé, ça doit pas consommer tant que ça.

Je vais suivre ton conseil, et regarder ATX

Merci encore.

Phil

[pantelant]

Aller, une dernière ... plutôt 2 questions, et je fous la paix !

Je ne sais plus quelle est la consommation électrique du Bouzin ?
Et pour les techs (Art, si tu m'écoutes...), j'ai trouvé celle-ci.
Est-ce que ça va le faire grâve ?

Et Bonjour tout le monde !

[Art]

si tu mets une alim pas assez puissante, c'est l'alim qui risque de claquer, pas de danger pour le reste. donc je dirais qu'à 13€ tu peux te permettre de prendre le risque :-P

maintenant l'idéal serait de voir combien d'ampères (A) la sortie 12V de l'alim est capable de fournir, comme ça tu seras fixé. attention il faut savoir qu'une alim à découpage doit débiter un minimum sinon elle claque, genre 10% de la puissance nominale je crois: si tu prends une alim 300W, il faut pas essayer de l'allumer si la charge branchée dessus consomme moins de 30W. enfin c'est un truc comme ça.

[pantelant]

Art, tu es mon sauveur,

Toutefois à part les 10A et des chnouilles marqué sur le cache, je vois pas comment je peux savoir ce qu'il consomme. Je sais trés peu en électricité, sinon que P=U*I, donc j'en conclue que 12V * 10 A ça donnerait 120W, on arrondit à 150W, seulement je ne trouve pas facilement cette gamme de puissance, soit cher (genre chez radiospare), soit pour les PC (mini 300W)

Tout ce que j'ai à alimenter :
-la carte mère (donc la vidéo, mais pas décran)
-un disque dur en fireWire
-3 ventilos (dont 1 d'appoint que je commute en manuel pendant les jours chauds)
est-il possible que par moment ça n'arrive pas aux 30W fatidiques ? Je ne le sais.

Merci à toi.

Phil

[Art]

en fait, sur le coté d'une alim ATX, ya une étiquette qui indique quel courant peut fournir chaque couleur de fil et sous quelle tension. genre jaune/12V/10A. c'est ça qu'il faut regarder.

[pantelant]

Salut, j'ai commandé l'alim ATX, suite bientôt, pour ceux que ça intéresse !

a+

Phil

[acanti]

pas de bol, les G4 ne consomment pas beaucoup, je dirais que 5 ampères suffisent largement, donc une ATX pourra faire l'affaire

[pantelant]

Nouvel épisode, bonjour toutes/tous,

D'abord, bravo LDLC, j'ai commandé une alim ATX générique 300 w, je reçois :

- un rasoir Wilkingson
- un bâton magique lumineux d'Halloween (très joli)
- une alim Heden 480 w

le tout en 2 jours pétants et pour 19 € port compris, Qui dit mieux ?

Maintenant, je regarde cette alim, avec ses 38 câbles de sortie, et je me demande :

- ne vais-je pas la cramer en l'utilisant pour remplacer la 1ère carte de celle du Imac ? (en ne branchant qu'une partie des connecteurs, et il y a aussi l'histoire de la détection)
- donc, pour éviter ça, remplacement total par cette ATX, mais

Il me faut trouver le schéma de brochage du connecteur d'alim de la carte-mère du Imac G4 de chez Apple de chez moi (ouf !), pour voir :

- si c'est compatible
- les correspondances au niveau des prises.

Le problème étant que ce genre de renseignement à l'air de l'ordre du secret-défense... (c'est marrant comme on peut ne pas trouver facilement les renseignements dès que c'est un peu pointu, et comme les résultats sont abondants quand c'est tellement facile qu'on en a pas besoin !)

Enfin, j'avance pas beaucoup

Si qq'un sait qqchose, qu'il veut bien me le faire savoir, qu'il soit béni et sa famille jusqu'à la 100ème génération...

Au prochain épisode, Phil

PS merci acanti de l'intérêt que tu portes à mon cas, à +.

Ce message a été modifié par pantelant - 11 Nov 2006, 10:28.

[Kiryu]

Hoy!
Ce qui serait intéressant, c'est d'avoir une photo de l'endroit ou brancher le fameux 12Vdc... il doit aussi y avoir une tension auxiliaire continue de 5V quelque part.

Si tu peux uploader quelque part de bonnes photos de la carte mere recto verso, de l'alim recto verso, et d'une éventuelle carte qui existerai entre les deux, je peux faire avancer le schmilblik

[acanti]

oui, des photos aideraient beaucoup ceux qui voudraient t'aider...
Je crois que la Carte mère dispose d'une partie alim pour recréer les différentes tensions, 3,3 5 12 et 15 volts pour le fw, ainsi que l'alim de la plaque LCD, le tout à partir du 12 volts que fournit le convertisseur cramé, suivant le même principe que pour l'Imac G3 avec l'alternatif 24 volts...

[pantelant]

Salut kiryu, salut acanti, salut tous,

Alors, on continue... jusqu'à la résurrection, ou... mais je ne veux pas y penser, ça fait trop de peine, sniff !

Les photos :

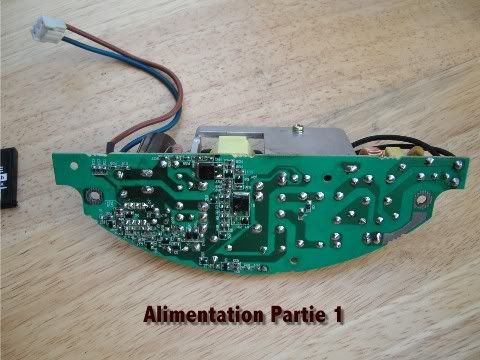

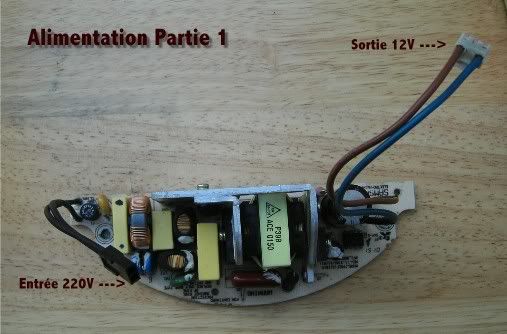

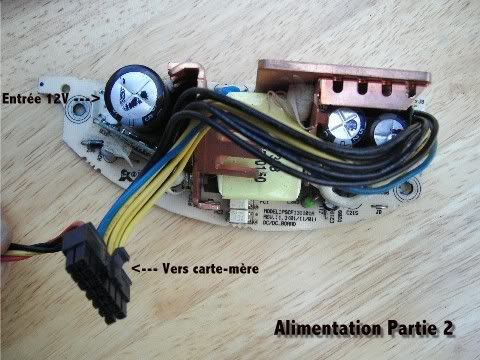

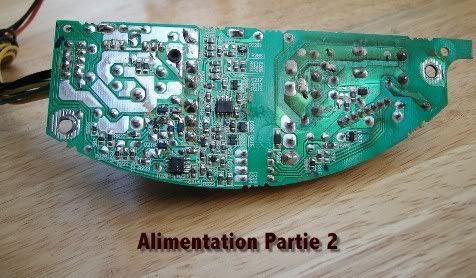

L'alim :











La carte-mère :

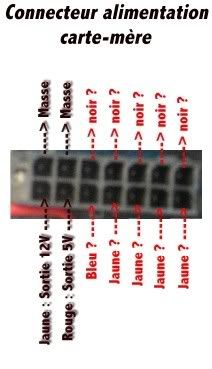

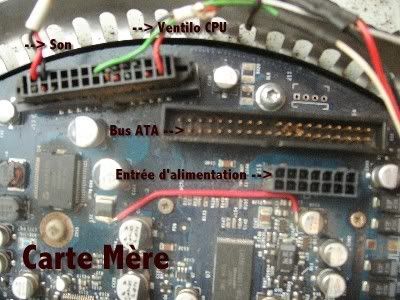

Son connecteur :





Je reprend donc les 2 pistes :

N°1 : Fournir du 12V à la partie 2 avec l'alim ATX
-Question : comment ne pas griller celle-ci, à cause du manque de charge sur les sorties non utilisées ?


N°2 : Changer toute l'alimentation

-Questions : Le brochage de la prise de la carte-mère

--Les 4 pins à gauche alimentent (12V, 5V) une prise Molex (interrupteur ? pour le disque dur ?)
--si les normes sont respectées (?), 1 jaune et le noir en face = entrée 12V,
--le fil bleu : détection ? je n'y connais rien...



Voilà-voilà, si vous avez des suggestions, ou mieux, des solutions, ça me fera un immense plaisir.

Encore merci de votre intérêt,

Phil

[Kiryu]

Ok c'est super, si tu pouvais poster les mêmes photos quelque part eh haute résolution (genre 1600x1200) ce serait super utile pour faire un diagnostic. Avoir une photo complète des 2 faces de la carte mère pourraient aider aussi. Je pourai ainsi te donner une fonction sur ce fil bleu.

[pantelant]

Salut kiryu, je vais essayer de faire ça, a++ et merci

Phil

[pantelant]

Bon, kiryu, je te mets 2 liens si tu veux télécharger les photos, je n'ai pas de pied, j'espère qu'elles seront assez nettes.

1ères photos

Carte-mère

A++, bon courage, merci, Phil

PS : par contre, je viens de me rendre compte que le téléchargement n'est pas très virulent, mes excuses. On dirait du 56K !

Ce message a été modifié par pantelant - 13 Nov 2006, 18:15.

[Kiryu]

Ah voila les "vrais morceaux dedan"
bon, il manque un fil pour que ce soit logique, donc j'ai encore du mal à cerner la fonction de ce fil bleu (malgré tes photos qui font très bien l'affaire).

Ce qte tu peux essayer de faire c'est de couper les fils de ton connecteur microfit au niveau de l'alimentation. Tu les soudes à l'alim ATX après avoir vouper les fils. Pour mettre en route l'alimentation ATX tu mets le fil vert à la masse, et normalement ton iMac doit booter. S'il se passe rien il faudra comprendre à quoi sert ce fil bleu.

[pantelant]

Salut kiryu, salut à tous et toutes,

Souder sur la prise microfit, j'essayerais bien, sauf que je ne suis pas sûr pour les tensions d'alim (les fils jaunes, est-ce bien le 12V ? Faut-il que je mette un fil de l'ATX pour un fil du Mac - par exemple le 12V de la prise de puissance + le 12v d'une molex, etc -, ou puis-je ponter ?)
Le fil bleu, effectivement, j'ai vu qq part qu'en le mettant à la masse ça permet de passer la détection, mais est-ce que ce n'est pas une fonction importante ?

Si tu veux jeter un oeil là-dessus, il y a 2 fils de détection sur l'ATX : ICI

Pas assez technicien ne suis, la force m'aidera, et toi aussi, j'espère !

A++ et merci, Phil
