"Dis, comment ça marche ladsl ?"
Mise en ligne par : ViriisXP Le : 30 Mar 2006, 17:55
Vues : 4920 · Commentaires : 4
Taille du fichier : 84.95 Ko · Dimensions : 515x336
Vote

Description de l'image

On peut se poser des questions - parfois - sur les délais pour la construction de sa ligne adsl, sur son fonctionnement, sur "qui fait quoi ?, etc

Alexandre Archambault* répond à cette question :

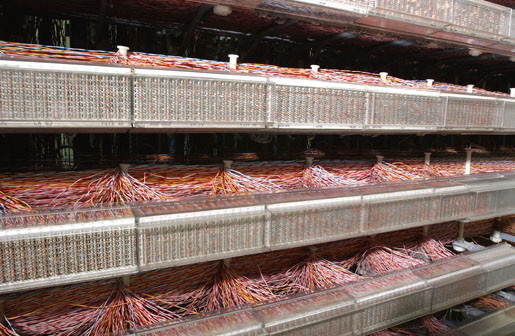

"Le technicien FT va établir une continuité métallique entre la réglette de labonné

Image IPB

et au niveau du répartiteur général

Image IPB

et un plot de renvoi sur le symétrique du Répartiteur Cuivre Opérateurs (RCO) situé dans la salle répartiteur, le RCO lui-même étant situé dans la salle dégroupage. Cette continuité métallique seffectue via la pose de jarretières

Image IPB

dont le nombre (et donc les possibilités de gourrance) varie en fonction de la configuration du site.

Le RCO (qui est le point frontière de responsabilité entre FT et les opérateurs alternatifs, cf. Site ARCEP ) et son miroir en salle répartiteur sont déjà précablés, tout comme la liaison entre le plot de renvoi sur le RCO et le DSLAM qui est à la charge de lopérateur alternatif.

Bref, en matière de dégroupage, tout le gros du travail est effectué en amont avec le précablage au niveau du RCO et de son miroir, et entre le RCO et le DSLAM. Lopération de dégroupage proprement dite ne concerne que FT qui va donc effectuer la construction nécessaire de laccès entre un plot sur une réglette abonné et un plot sur le miroir RCO.

Sachant que la plupart des répartiteurs ne sont pas "habités", cest à dire disposant en permanence au quotidien de personnel dédié pour effectuer les opérations de cablage. Cest ainsi que sur la plupart des répartiteurs, les opérations de cablage sont fonctions des tournées programmées par les unités locales de FT, et donc de leur charge de travail dans la mesure où le dégroupage ne relève pas du Service Universel.

> pour DP cest pareil sauf que cohabitent a la fois les basses frequence
> utilisée pour la voix FT et les hautes frequence DSL

En dégroupage partiel, cest la même ingénierie quen total, sauf que vient sintercaler entre la réglette abonnés et le RCO le passage par un rack de filtres (en attendant la mise en oeuvre de réglettes filtrantes, sachant que lexpérience nest pas super probante) avec une entrée et deux sorties : basses fréquences => jarretièrage vers le plot sur le répartiteur dédié au service téléphonique / hautes fréquences => jarretièrage vers le plot de renvoi sur le symétrique du RCO.

> je pense que cela dure quelques minutes

Daprès lARCEP dans le cadre du calcul des coûts du dégroupage, cest plié en une vingtaine de minutes. Daprès FT qui conteste cette analyse, cest plutôt une heure."

Liens rapides & BBCode
BBCode :
HTML :
Lien vers l'image :
Lien vers cette page :

Miniatures pour

Commentaires pour cette image

DonDOUME Voir le profil Chercher ses messages	1 Apr 2006, 07:44 Message #1
Macbidouilleur de bronze ! Groupe : Membres Messages : 378 Inscrit : 5 Feb 2005 Lieu : Chilly-Mazarin Membre n^o 32 432	Impressionnant Beau Travail, il n'y a pas à dire Mais tout de même vive le "sans fil" -------------------- iMac 27" - 2,7 GHz - 4Go - Disque dur Serial ATA de 2 To / Magic Mouse 2 / Magic TrackPad 2 / MagicKeyboard / DiskStation Synology DS212J (2Baies) avec 2 disques de 2 To Seagate Barracuda / Enceintes "Bose"/ PowerBook G4 Alu 12" 1,5 GHz / iPhone "3G" Noir (16 GB) / iPhone "3GS" Noir (32 GB) / iPhone "4" Noir (32GB) / iPhone "5" Noir (32GB / iPhone6 + Argent/ iPad"2" Blanc (64 GB) / iPod Touch 32 GB / iPod écran couleur 20 GB / iPod Nano Black 1 GB / "Si Dieu Existe, j'espère qu'il a une bonne excuse"Woody ALLEN

lolo_en_passant Voir le profil Chercher ses messages	1 Apr 2006, 16:06 Message #2
Macbidouilleur de vermeil ! Groupe : Membres Messages : 815 Inscrit : 2 Oct 2004 Lieu : banlieue parisienne Membre n^o 24 517	excellent et très instructif : cela aurait mériter une news plutôt qu'une simple insertion dans la gallerie -------------------- Imac / Mac Mini / MacBookPro / MacBook /Powerbook / Cube Iphone / Itouch / Ipod 5G 60Go

ragibert Voir le profil Chercher ses messages	25 Apr 2006, 05:32 Message #3
Macbidouilleur de bronze ! Groupe : Membres Messages : 551 Inscrit : 20 Oct 2004 Lieu : 58 sud morvan Membre n^o 25 509	ah la la ca me rappelle des souvenirs, jeune technicien telecom il y a 20 ans les collègues blagueurs m'ont collé au répartiteur pour mon initiation, monté sur les échelles avec une doudou antillaise aux formes très généreuses dont le parfum me perturbait le mental difficile de se concentrer sur les paires a raccorder -------------------- un peu de tout

ooosalahooo Voir le profil Chercher ses messages	10 Oct 2006, 00:24 Message #4
Nouveau Membre Groupe : Membres Messages : 0 Inscrit : 9 Oct 2006 Membre n^o 70 093	Depuis un bon bout de temps j'essaie d'avoir une vue concrète de tout ce qui est infrastructure du reseau telephonique . Je n'ai pas trouvé de livres ou bien de site internet où cette infrastructure est expliquée en images ( et pas que des schémas ) . Je n'ai rien trouvé d'interessant au point de me demander si c'est Top Secret ! . Ces photos m'ont surpris car je n'ai pas pu trouver pareil sur Internet . J'ai trouvé un site : http://www.cybergeography.org/ mais il ne contient pas ce que je recherche . Merci pour les photos et les explications .
